Fiat 5000L: Accèsaux fusibles - Remplacement des fusibles - Situations
d'urgenceFiat 5000L: Accèsaux fusibles

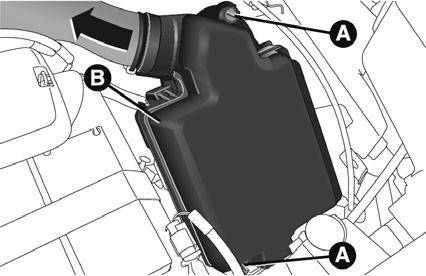

Centrale du compartiment moteur

Située à côté de la batterie .

Pour accéder aux fusibles, suivre la procédure suivante :

  •  Dévisser les deux vis a  ;
  •  Déposer le couvercle b en agissant dans le sens indiqué par la flèche.

Attention avant de déposer le couvercle b, appuyer et tourner lentement dans le sens antihoraire les deux vis à baïonnette a (en utilisant le tournevis plat fourni) jusqu'à ce qu'elles se débloquent (soulèvement de la tête des vis). Le numéro d'identification du composant électrique correspondant à chaque fusible figure sur le couvercle.

Après avoir remplacé un fusible, s'assurer d'avoir bien refermé le couvercle b de la centrale des fusibles.


effectuer un lavage duS'il faut
effectuer un lavage du compartiment moteur, veiller à ne pas diriger le jet d'eau directement sur la centrale des fusibles ou sur les moteurs d'essuie-glace.

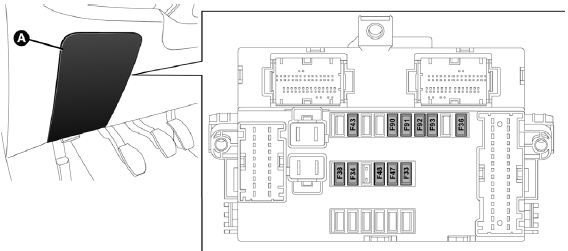

Centrale de la planche de bord


Centrale de la planche de bord

Les fusibles se trouvent dans la centrale porte-fusibles représentée en . Pour accéder aux fusibles, retirer le volet a.

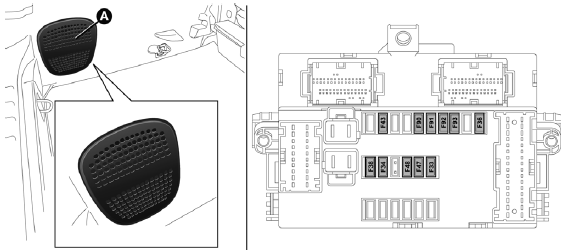

Centrale du coffre à bagages


Centrale du coffre à bagages

Les fusibles se trouvent dans la centrale porte-fusibles représentée en , Située sur le côté gauche du coffre.

Pour accéder aux fusibles, agir sur le point indiqué par la flèche et retirer le volet a.

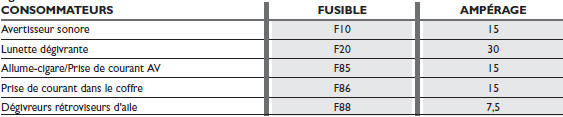

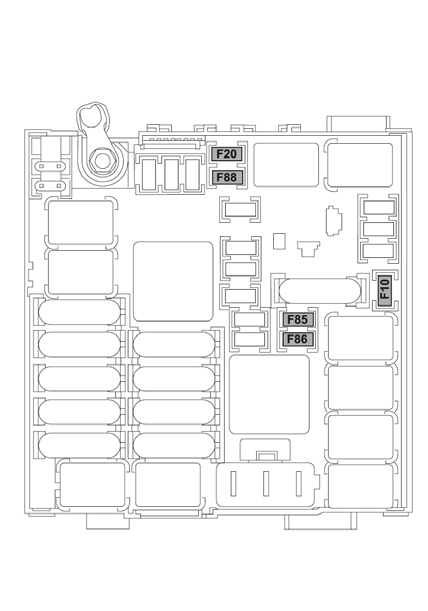

Centrale du compartiment moteur


Centrale du compartiment moteur

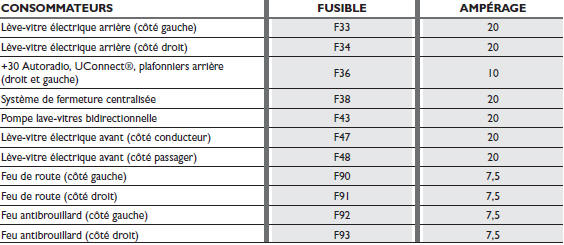

Centrale de la planche de bord


Centrale de la planche de bord

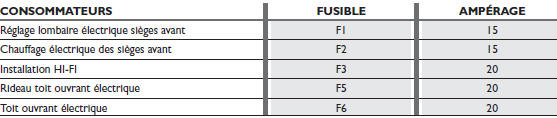

Centrale du coffreà bagages


Centrale du coffreà bagages
